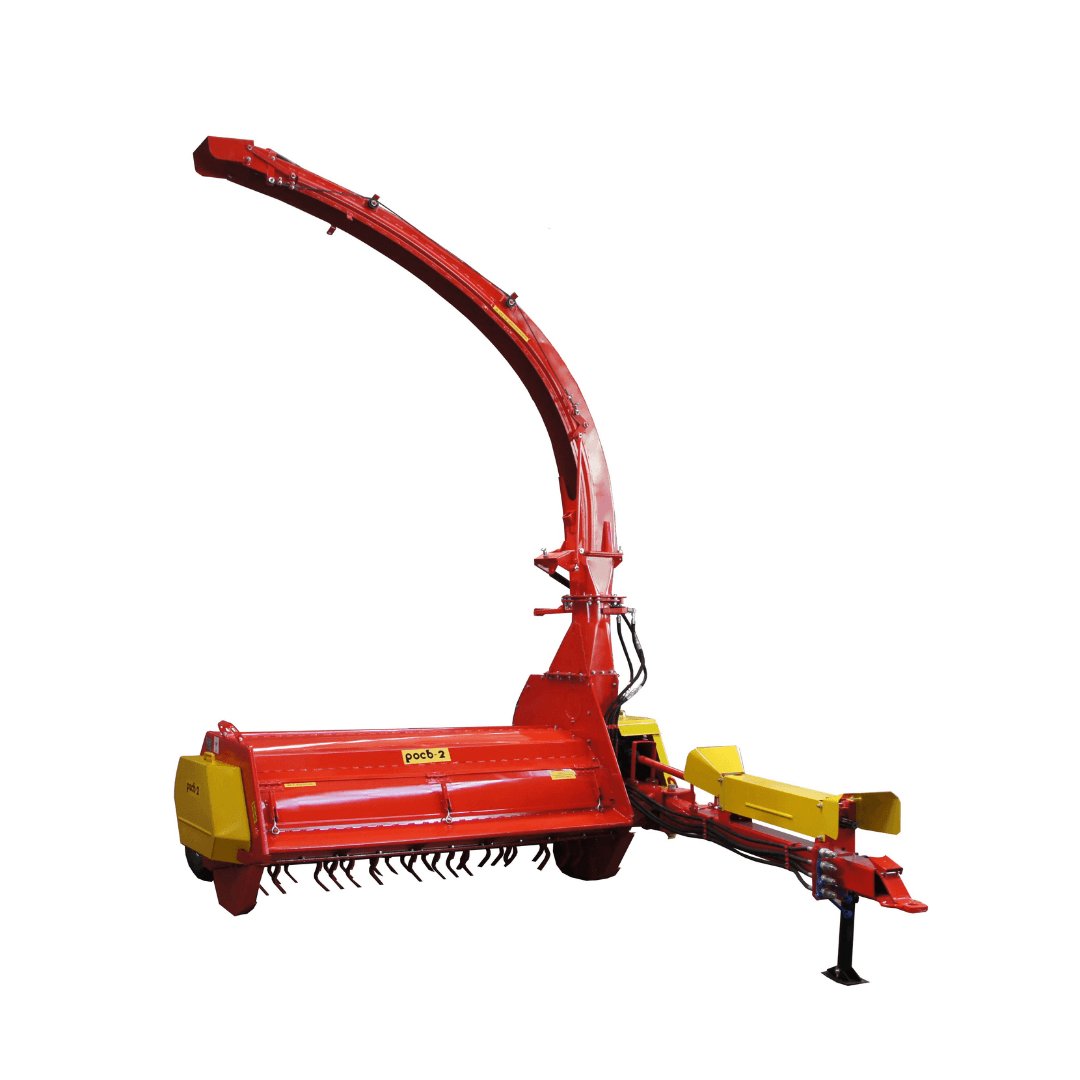

Комбайн роторний причіпний РОСЬ-2

Роторний комбайн «Рось-2» виробництва «Білоцерківмаз» скошує зелені посівні та природні трави, кукурудзу та інші культури, одночасно подрібнюючи та завантажуючи в транспортний засіб подрібнену грубоструктурну зелену масу, яка використовується для безпосереднього годування тварин.

Модернізація системи подрібнення виконана шляхом установки шести ножів на конструкцію лез та протипожежної пластини в раму, що дозволяє підвищити ступінь подрібнення фракцій. Комплектація шинами низького тиску дозволяє збирати зелену масу на переувлажнених ґрунтах без пошкодження кореневої системи багаторічних трав. Конструкція силосного коробка захищена від додаткових вибухів, інтенсивної евакуації та створення спрямованих потоків, що збільшує фактичну вартість транспортних доходів при одночасному зниженні вартості зеленого корму. Серед переваг комбайна простота експлуатації та висока надійність. Оператор машини може піднімати та опускати ріжучий апарат з кабіни, точно регулюючи положення силосопроводу та подвійного навісу.

1.Навіс для силосопроводу.

Силосопровід з горловиною кормозбирального комбайна «Рось-2» призначений для створення напрямку руху подрібненої комбайном зеленої маси та її вивантаження через силосопровід. При піднятті козирка висота та дальність викиду маси збільшуються, при опусканні – зменшуються. Приводиться в дію сталевим важелем, з'єднаним з гідроциліндром управління козирком через сталевий трос малого перетину. Управління гідроциліндром козирка здійснюється трактористом з кабіни трактора.

Призначений для створення та напрямку до місця вивантаження організованого потоку подрібненої зеленої маси, а також підтримання швидкості, заданої викидачем комбайна, порцій зеленої маси. Оснащений гідравлічним механізмом установки напрямку вивантаження зеленого корму. Гідроциліндром цього механізму управляє тракторист також з кабіни трактора.

2. Привод ротора комбайна.

Призначений для створення крутного моменту на робочому органі комбайна — роторі з ножами. Кінематична схема складається з: карданного валу ВВП, проміжних карданних валів, шарнірів карданних з муфтами (обгінною та фракційною), підвищувального редуктора, 3-струнчатих (ведучого та веденого) шківів, приводних ременів, натяжувача та самого ротора.

Карданний вал ВВП (окрема знімна частина) призначений для сприйняття крутного моменту від вихідного вала відбору потужності (ВВП) трактора та подальшої передачі його на ротор через наступні елементи кінематичної схеми комбайна.

Проміжні карданні вали призначені для передачі крутного моменту від ВВП-кардана на наступні частини схеми приводу ротора.

Шарніри карданні з муфтами призначені для передачі крутного моменту на ротор комбайна та захисту його від виникаючих різких (експлуатаційних та аварійних) пікових навантажень.

3-х-струнчаті шківи (ведучий та ведений) призначені для отримання крутного моменту від редуктора та передачі його на ротор комбайна.

Шківи створюють додатковий підвищувальний коефіцієнт, покращуючи якість подрібнення скошеної зеленої маси.

Приводні ремені призначені для передачі обертання від ведучого шківа на ведений, з'єднуючи їх у гнучку кінематичну систему.

Натяжувач призначений для забезпечення встановленого робочого натягу приводних ременів.

Ротор комбайна — основний робочий орган, призначений для скошування та подрібнення рослинної маси.

3. Механізми захисту комбайна.

Захист кінематичної схеми комбайна здійснюється за допомогою двох карданних шарнірів з муфтами (фракційною та обгінною). Ці муфти призначені для захисту від пошкоджень і поломок при різкому зниженні обертів або зупинці вала.

Шарнір карданний з фракційною муфтою використовується для з'єднання та роз'єднання вала в процесі роботи, а обгінна муфта — для захисту від поломок при раптовій зупинці або перевантаженні.

Основний робочий орган комбайна — ротор з ножами, який скашує та подрібнює рослинність, транспортує її в відсік шнека.

4. Шнек та швирялка.

Шнек призначений для збору скошеної та подрібненої рослинної маси та подачі її в відсік швирялки.

Швирялка — це пристрій, який приймає рослинну масу та викидає її в горловину для подальшого вивантаження через силосопровід. Масу подають порціями за допомогою лопаток швирялки.

5. Механізм копіювання рельєфу та регулювання висоти скошування.

Механізм копіювання рельєфу забезпечує плавний рух ріжучого вузла, виключаючи перекоси на нерівній місцевості.

Механізм регулювання висоти скошування дозволяє налаштовувати висоту скошування рослинності в залежності від агротехнологічних вимог.
